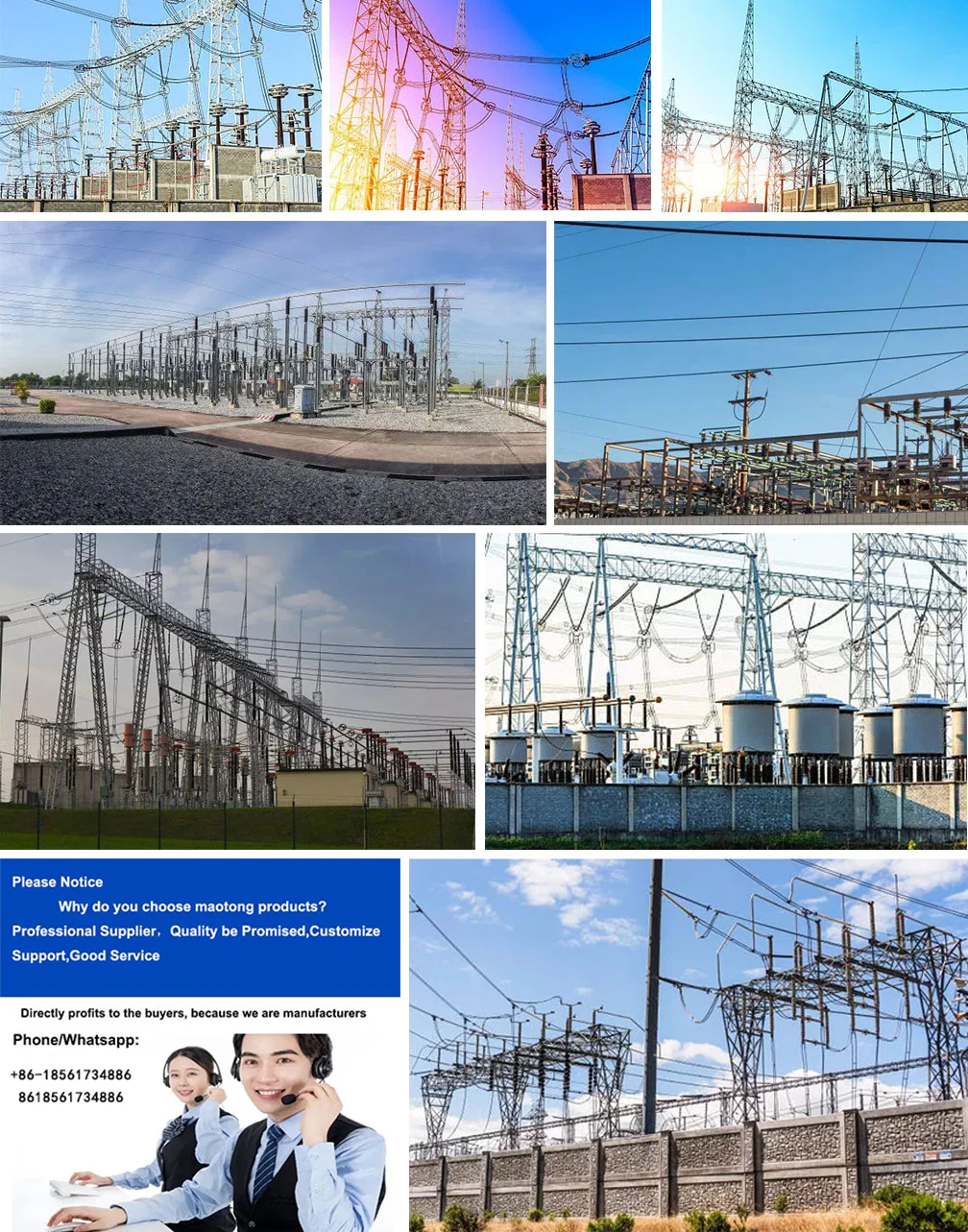

Kvaliteetset trafo elektriülekande alajaama struktuuri 220kv pakuvad Hiina tootjad Mao Tong. Osta trafo elektriülekande alajaama struktuur 220kv, mis on kvaliteetne otse madala hinnaga. Maotong® professionaalne ülekandega elektrialajaam ,Lühidalt on kirjeldatud alajaamade klassifikatsiooni ja omadusi.Kui rääkida elektrivõrkudest, siis ilma alajaamadeta ei saa. Alajaam on elektrivõrgu liinide ristmikul asuv rajatis pingete muutmiseks, võimsuse vahetamiseks ning elektrienergia kogumiseks ja jaotamiseks.


Alajaama paigutuse järgi jagatud alajaama saab üldiselt jagada välisalajaamaks, sisealajaamaks ja maa-aluseks alajaamaks. Sisealajaamad jagunevad põhitrafode ja peamiste kõrgepingeelektriseadmete paigutuse järgi täielikult sisealajaamadeks ja poolsisealajaamadeks. Välialajaam, peatrafo ja peamised kõrgepingeelektriseadmed on paigutatud õue.

See paigutus võtab enda alla suure ala ning elektriseadmed ja hooned vastavad täielikult erinevat tüüpi kauguse nõuetele, nagu elektriline ohutuskaugus, tulekahju kaugus jne, mis on mugav kasutamiseks, hooldamiseks ja kapitaalremondiks. See sobib ehitamiseks äärelinnas või maapiirkondades.

Siseruumidesse on paigutatud kogu sisealajaam, peatrafo ning kõik kõrge- ja madalpinge elektriseadmed. Seda tüüpi alajaam vähendab kogu põrandapinda, kuid sellel on kõrgemad nõuded hoone siseplaneeringule. Sellel on kompaktsuse, suure kõrguse erinevuse ja erineva korruse kõrguse omadused, mis võimaldab hõlpsasti rahuldada ümbritseva maastiku vajadusi. Sobib linna tihedalt asustatud aladele või rannikualadele, soolajärvedele, keemiatehastele ja muudele kõrge õhusaastetasemega aladele.

Pooled sisealajaamad, peatrafo või peamise kõrgepinge elektriseadmete paigutus välistingimustes, sisejaam ühendati nii, et säästa ala, kaunis harmoonia ümbrusega, seadmete tööseisund ja välist tüüpi trafo alajaam, suhteliselt madalate kulude eelised. majandus on suhteliselt arenenud väikelinnad, samuti vajadus täielikult arvestada keskkonnaga ning piirkondliku ehituse majandusliku ja tehnilise indeksi koordineerimine.



Maa-alused alajaamad jagunevad täielikult maa-alusteks alajaamadeks ja poolmaa-alajaamadeks. Kogu maa-aluse alajaama peahoone on ehitatud maa alla ning maa-alusesse hoonesse on paigaldatud peatrafo ja muud elektri põhiseadmed.

Maapinnale on ehitatud vaid väike hulk hooneid, nagu alajaamade ventilatsiooniavad ja seadmed, personali sisse- ja väljapääsud, samuti maapinnale paigutatavad suure peatrafo jahutusseadmed ja peajuhtimisruum. Poolmaa-alajaamad on peamiselt maa-alused hooned ning maa-alustesse hoonetesse on osaliselt paigaldatud põhitrafod või muud põhielektriseadmed. Maa-alune alajaam sobib rajamiseks tihedalt hoonestatud ja tiheasustusaladele.

Vastavalt alajaama olekule ja funktsioonile elektrisüsteemis võib alajaama üldiselt jagada sõlmalajaamaks, piirkondlikuks oluliseks alajaamaks ja üldalajaamaks.

Rummu alajaam asub elektrisüsteemi pöördepunktis. Kõrgepinge poole pinge on üldjuhul 500 (750) kV ning kesk- ja madalpinge poole pinge on üldjuhul 220kV (330kV) ja 35kV. Rummu alajaama kõrgepinge pool on ühendatud regionaalse elektrivõrguga ja ühendatud mitme suure toiteallikaga ning kõrgepinge poolel on suur jõuülekanne.

Alajaam on varustatud mitme suure võimsusega võimsuse alandava trafoga, mis laadivad voolu piirkondlikust võrgust alla ja varustavad vooluga piirkonna olulisi alajaamu. Seda tüüpi alajaama koormuse pool on sageli piirkondliku elektrivõrgu peamine toitepunkt. Pärast seda, kui kogu jaama elektrikatkestus muudab süsteemi stabiilseks, tekib elektrivõrgu kokkuvarisemine, mille tulemuseks on suur elektrikatkestus.

Piirkondlikud olulised alajaamad asuvad regionaalvõrgu pöördepunktis. Kõrgepinge poole pinge on üldjuhul 220 (330) kV ning kesk- ja madalpinge poole pinge üldjuhul 110kV ja 35kV või 10kV. Seda tüüpi alajaam laadib energiat peamiselt piirkondlikust elektrivõrgust ja varustab voolu piirkondlikku jaotusvõrku või otse kasutajatele. Pärast kogu jaama elektrikatkestust võib see põhjustada piirkondliku elektrivõrgu kokkuvarisemise ja mõjutada kogu piirkonna toiteallikat.

Seda tüüpi alajaamadel on elektri põhijuhtmestikule erinevad nõuded, kuna erinevates piirkondades on erinevad elektrivõrgu struktuurid. Näiteks kui regionaalne elektrivõrgu struktuur on tugev ja N-1 (või N-2) konfiguratsioon on realiseeritud, on alajaama elektri peajuhtmestiku töökindluse nõue suhteliselt vähenenud.

Üldalajaam asub linnaosa võrgu lõpus, tuntud ka kui terminali alajaam. Kõrgepinge külgpinge on enamasti 110 kV, aga ka 220 kV ning kesk- ja madalpinge külgpinge on üldiselt 35 kV ja 10 kV. Samuti on kõrgepinge pool 110kV või 220kV otse alla 35kV või 10kV. Alandavat toiteallikat kasutavad lähedalasuvad kliendid või ettevõtted. Pärast kogu jaama elektrikatkestust mõjutab see ainult läheduses asuvaid kasutajaid ja ettevõtteid ning mõju ulatus on väike.
