400kV kõrgepinge ülekandeliini torn
  • 400kV kõrgepinge ülekandeliini torn400kV kõrgepinge ülekandeliini torn
  • 400kV kõrgepinge ülekandeliini torn400kV kõrgepinge ülekandeliini torn
  • 400kV kõrgepinge ülekandeliini torn400kV kõrgepinge ülekandeliini torn

400kV kõrgepinge ülekandeliini torn

    Maotong on Hiinas tuntud elektritornide tootja. Selle 400 kV kõrgepinge ülekandeliini torn on pikamaa hulgielektrivõrkude selgroog. MTtower toodab 400kV võrenurga terastorne vastavalt IEC/GB standarditele – vedrustuse, pingutuse, nurga ja klemmitüübid. Kuumtsingitud, 50+ aastat disainitud kasutusiga.

    Saada päring

    Tootekirjeldus

    400 kV kõrgepinge ülekandeliini torn on terasest võrekonstruktsioon, mis toetab kõrgepingejuhte, maandusjuhtmeid ja isolaatoreid ohutul kõrgusel maapinnast. "400kV" viitab liinipingele, mida see kannab – üks kõrgeimatest pingeklassidest, mida kasutatakse riikidevaheliseks ja rahvusvaheliseks jõuülekandeks. Sellel pingetasemel peab iga liini torn taluma sadu tonne juhtme raskust ning taluma tohutut pinget tuule ja jääkoormuse ajal.

    Toote spetsifikatsioonid

    Parameeter

    Standardne vahemik

    Pinge klass

    400kV (soovi korral ka 345kV / 500kV)

    Tornide tüübid

    Vedrustus / Pingutus / Nurk / Klemm

    Vooluahela konfiguratsioon

    Ühe-/kahe-/ mitmeahelaline

    Torni kõrgus

    25m – 80m (kõrgem jõeületuskohtadel)

    Peamine jalg teras

    Q355 / Q420 ülitugev nurkterasest

    Tugevdatud teras

    Q235B / Q355B nurksektsioonid

    Poldid

    Kõrge tugevusega 8,8 / 10,9 klass, kuumtsingitud

    Tsingimine

    Kuum sukeldus vastavalt ISO 1461, 85 µm min (kuni 120 µm nõudmisel)

    Disaini standardid

    IEC 60652 / IEC 60815 / GB 50545 / BS EN 50341

    Disain Tuule kiirus

    28 m/s – 45 m/s kohatingimuste kohta

    Disaini elu

    50+ aastat

    Vundamendi tüüp

    Betoon sisseehitatud tsingitud tsinginurkadega



    Peamised omadused ja eelised

    Loodud äärmuslikuks laadimiseks

    Meie 400 kV torne analüüsitakse lõplike elementide tarkvaraga konstruktsiooniliselt, võttes arvesse halvimaid kombineeritud koormusjuhtumeid: 40 m/s tuul jääga koormatud juhtmetel, juhtmete purunemise pinge tasakaalustamatus ja temperatuurist tingitud langus. Ohutustegurid vastavalt standardile IEC 60652 / GB 50545. Kui arvutus ütleb, et torn seisab, siis see seisab.


    Kõrgtugev teras, väiksem tonnaaž

    Q420 ülitugev teras jalgades võib vähendada torni kaalu 15–25% võrreldes tavaliste Q235 konstruktsioonidega. Väiksem tonnaaž tähendab madalamaid veokulusid, väiksemaid vundamente ja kiiremat püstitamist – kokkuhoid, mis lisandub 500 torni pikkusel liinil.


    Kuumtsingitud 50+ aastaks kasutuseks

    Iga komponent on kuumtsingitud vastavalt ISO 1461-le minimaalse 85 µm tsingikihiga. Tavalises atmosfäärikeskkonnas on oodata 50+ aastat enne esimest hooldust. Ranniku- või tööstuslike söövitavate piirkondade jaoks pakume paksemaid katteid (kuni 120 µm) või duplekskattesüsteeme.


    Vahetatavad, kohapeal tõestatud ühendused

    Jalade osad ja toed on valmistatud täppismalliga poldiaukudega, nii et erinevatest tootmispartiidest pärinevad identsed tornid monteeritakse vaheldumisi. Püstitusmeeskonnad teatavad, et meie tornid sobivad kokku nagu hästi valmistatud mööbliese – ei mingit lihvimist, hõõrdumist ega haamrit kohapeal.


    Täielik dokumentatsioonipakett

    Iga 400 kV kõrgepinge ülekandeliini torniga on kaasas sertifitseeritud tootmisjoonised, materjalikatse sertifikaadid, galvaniseerimise paksuse aruanded ja konstruktsiooniarvutuste kokkuvõtted. Teie konsultandid ja kontrollimeeskond saavad kõik, mida nad saidi vastuvõtmiseks vajavad.


    Tüüpilised rakendused

    MTtower 400 kV kõrgepinge ülekandeliini tornide tootja ja tarnijana valmistab torne kommunaalteenustele, EPC töövõtjatele ja taastuvenergia arendajatele – neid tarnitakse hulgi tehasepõhise hinnaga:

    Riikidevahelised ja piirkondadevahelised 400kV magistraalülekandeliinid

    Elektrienergia evakueerimine suurtest soojus-, hüdro- ja tuumajaamadest

    Tuule- ja päikesepargi võrguühenduskoridorid (400kV kollektoriliinid)

    Piiriülesed elektriühendused ja ekspordiliinid

    Vananevate 220kV/330kV koridoride asendamine ja tõstmine 400kV klassi

    Jõeületus- ja mägitee lõigud, mis nõuavad kõrgeid raskeid torne


    Tootmisprotsess

    Iga 400kV kõrgepinge ülekandeliini torn algab detailide projekteerimisega: teisendame torni kontuuri liikmete kaupa konstruktsioonijoonisteks, kasutades 3D-torni tarkvara, genereerides lõikenimekirjad, augumallid ja montaažijoonised, mida töökoda millimeetri täpsusega järgib.

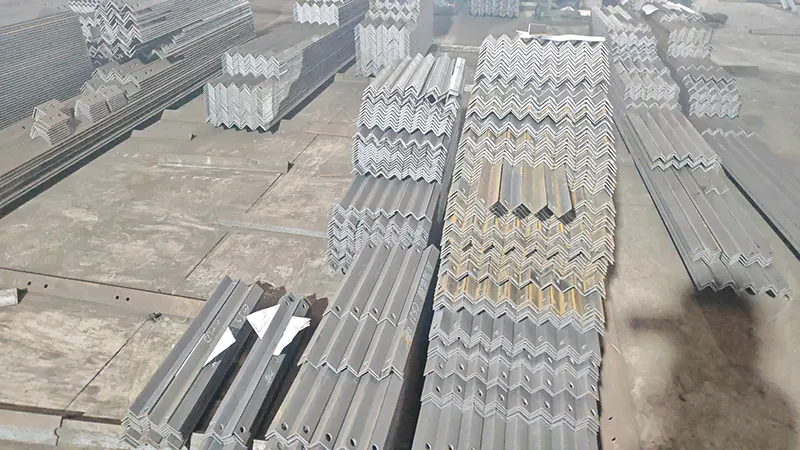

    Valmistamine: nurkteras sirgendatakse, lõigatakse CNC pikkusega ja stantsitakse või puuritakse täppismallidega. Iga liige on märgistatud unikaalse, joonistele vastava sildiga, nii et teras jõuab kohale juba oma asukoha järgi "sildistatuna".


    Enne tsinkimist tehakse igat tüüpi tornile vähemalt ühe torni täielik proovimontaaž. Siin kontrollime aukude joondamist, elementide sobivust ja üldist geomeetriat – see samm, mille paljud tootjad vahele jätavad, ja põhjus, miks meie põllul püstitamine on nii sujuv.

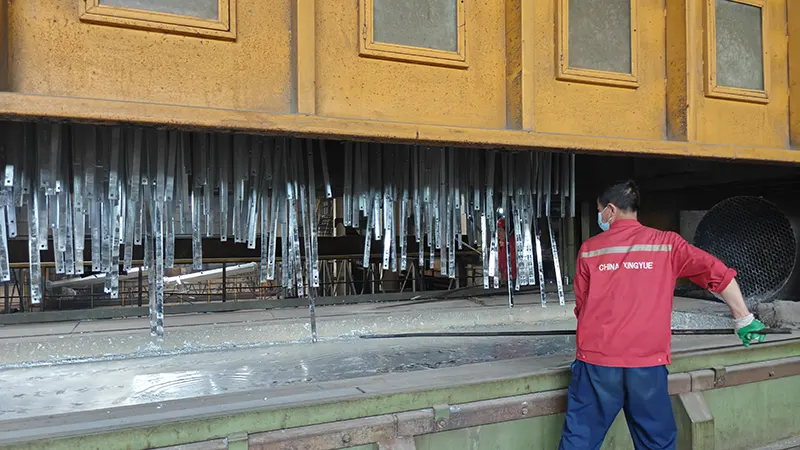

    Tsingimine: komponendid rasvatustatakse, marineeritakse soolhappes, räbustatakse ja kastetakse temperatuuril ~450°C sulatsinki. Tsingikihi paksust kontrollitakse igal partiil magnetmõõturiga. Lõppkontroll hõlmab mõõtmeid, tsingi katvust ja poltide sobivust.


    Miks valida Maotong?

    Qingdao Maotong Power Equipment Co., Ltd-l on riiklik tööstustoodete tootmise litsents, sealhulgas 220 kV ülekandeliini torni tootmislitsents ja 500 kV terastoru torni kvaliteedisertifikaat. Me ei ole töökodade valmistaja – oleme kõrgepingetornide litsentseeritud tootja.


    Meie 205 registreeritud töötajast 85 on tehnilised spetsialistid, sealhulgas vanem- ja keskastme insenerid, kes tegelevad konstruktsioonide projekteerimise, detailide ja kvaliteedikontrolliga. Tooge meile liini marsruut ja me koostame tornid vastavalt.

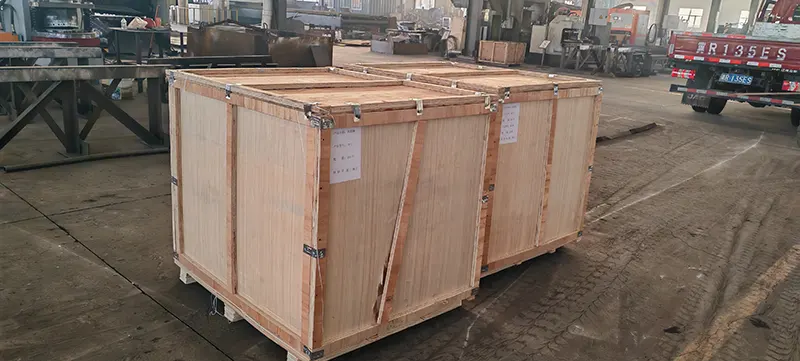

    Tornielemendid on komplekteeritud montaažijärjekorra alusel, kinnitatud terasrihmadega ja kaitstud laagripunktides plastkilega. Väikesed osad (poldid, seibid, liitmikud) on pakendatud ja selgelt märgistatud. Ekspordi pakend vastavalt mereveostandarditele, laaditakse otse meie töökojast Qingdao sadama konteineritesse või puistlastilaevadesse.


    Dokumentatsioon: kaubaarve, pakkimisnimekiri, konossement, päritolusertifikaat, materjali testimise sertifikaadid, tsinkimisaruanded. 400kV kõrgepinge ülekandeliini tornide hindade, hulgitellimuste või hinnapakkumise saamiseks võtke ühendust meie ekspordimüügimeeskonnaga.



    KKK

    K: Millist teavet on vaja 400 kV kõrgepinge ülekandeliini torni tsiteerimiseks?

    V: Torni tüüp (vedrustus/pinge/nurk), kõrgus, liini pinge, juhtme suurus ja pinge, kavandatud tuule- ja jääkoormus ning kohaldatav standard (IEC, GB või kohalik). Kui teil on torni jooniseid, saame neid otse tsiteerida – saatke meile PDF või DWG ja me vastame 48 tunni jooksul.


    K: Kas saate pakkuda torne tervele liinile, mitte ainult ühele tüübile?

    V: Jah. Valmistame 400kV liiniprojektide jaoks välja täieliku tornide ajakava – vedrustuse, pingutus-, nurga- ja terminalitornid. Tarnime ka vundamendi nurgad ja ühendusdetailid.


    K: Mis on teie minimaalne tellimuse kogus?

    V: Kohandatud tornide jaoks on MOQ 1 komplekt prototüübi või testimise eesmärgil. Tootmishinna määramiseks soovitame tellida vähemalt 10 komplekti, et saada kasu partii valmistamise efektiivsusest.


    K: Kuidas tagada, et tornid mahuksid kohapeal ilma ümbertegemiseta?

    V: Iga tornitüüp läbib enne galvaniseerimist täieliku proovimontaaži. Poldiaugud on kujundatud täpse CNC stantsimise/puurimisega ja iga liigend märgitakse joonistele. Meie rekord: monteerimismeeskonnad panevad meie torne kokku ilma lihvimise ja hõõrdumiseta.


    K: Millised on teie makse- ja tarnetingimused?

    V: Tavaliselt 30% T/T tagatisraha, saldo T/T või L/C kaudu enne saatmist. 30 komplekti puhul tarnitakse 20 tööpäeva jooksul pärast sissemakset. EXW, FOB, CFR või CIF Qingdao – teie valik.
